一文搞定开关柜安装、电缆桥架施工、电缆敷设及接线

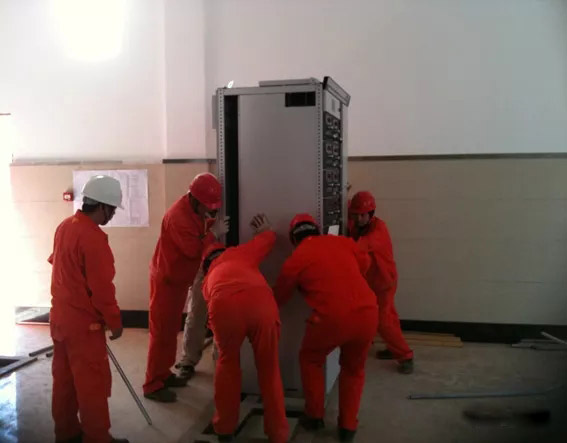

1.1、按设计图纸并根据厂家盘柜资料中的尺寸要求，制作盘柜基础。
1.2、GB50171-2012《电气装置安装工程盘、柜及二次回路接线施工及验收规范》

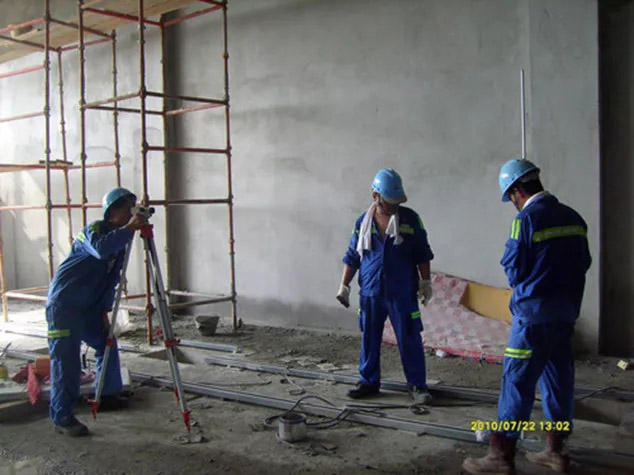

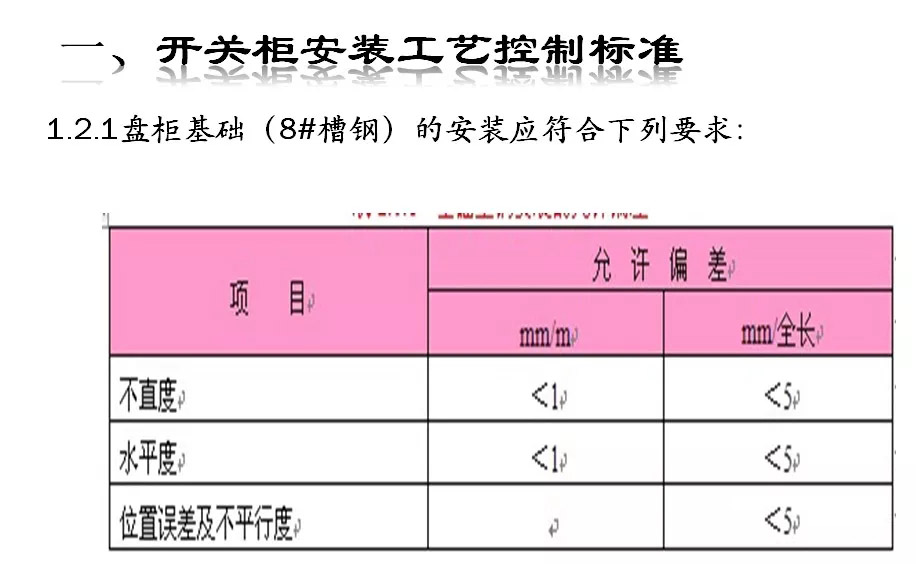

1.2.1 盘柜基础（8#槽钢）的安装应符合下列要求：

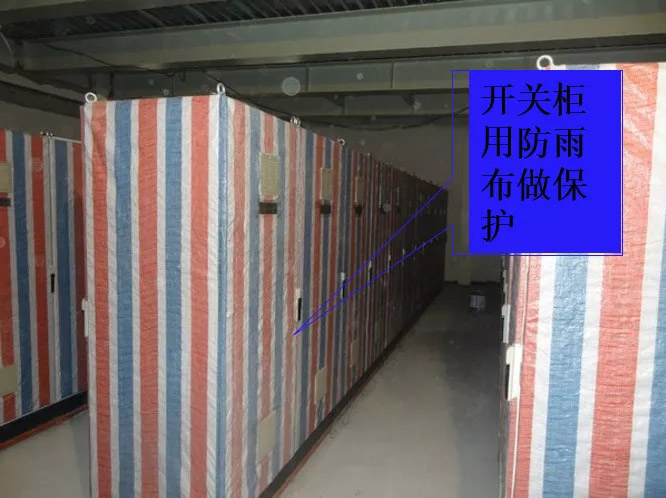

1.2.2 对于新建变电所，为了防止二次装修，盘柜内进入灰尘，应该使用帆布包好柜体，以避免运行中盘柜相线间发生击穿现象。

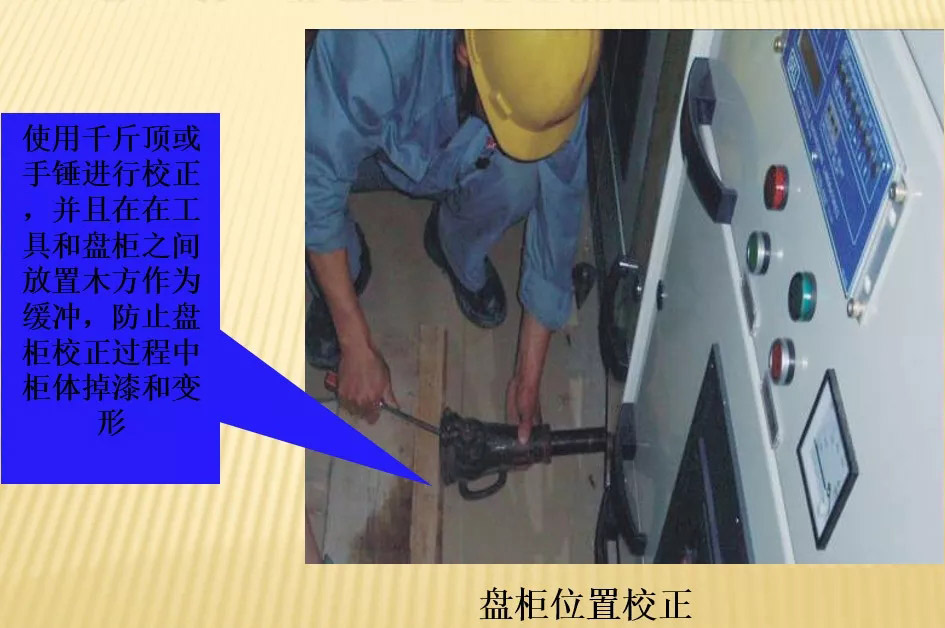

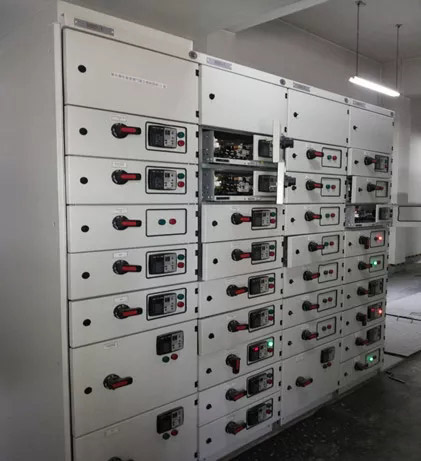

1.2.3 盘、柜单独或成列安装时，其垂直度、水平偏差以及盘、柜面偏差和盘、柜间接缝的允许偏差应符合下表的规定。

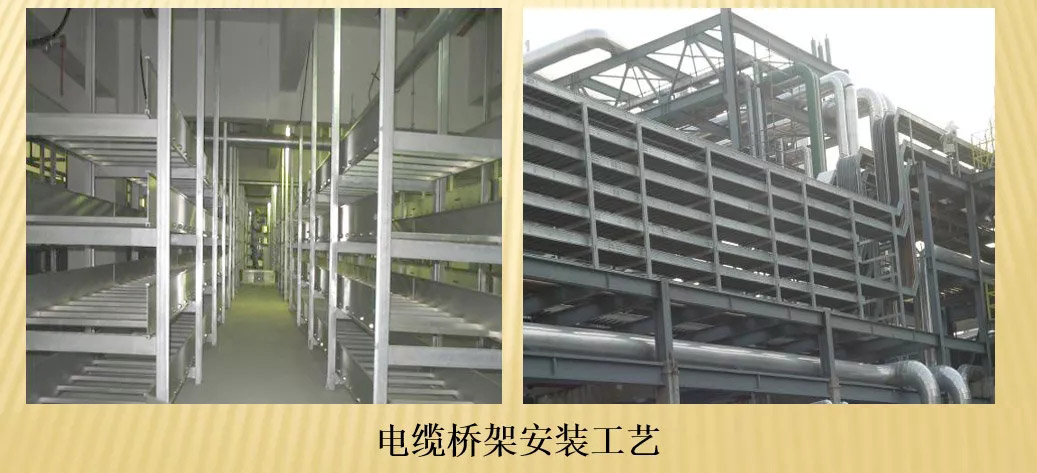

2.1、根据设计院图纸、电缆敷设清册表及现场情况确定电缆桥架的路径、位置、层数、规格。桥架安装及电缆沟支架安装符合GB50168-2006《电气装置安装工程电缆线路施工及验收规范》

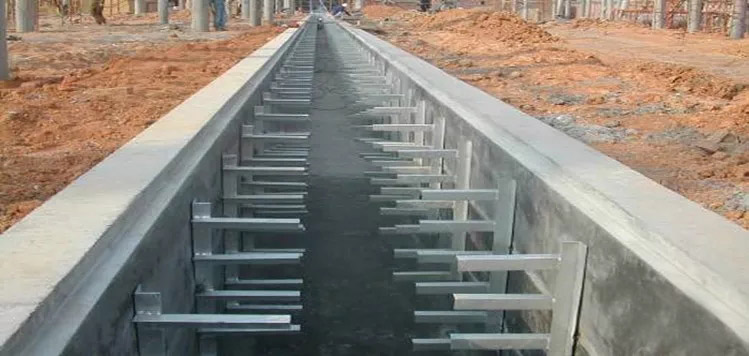

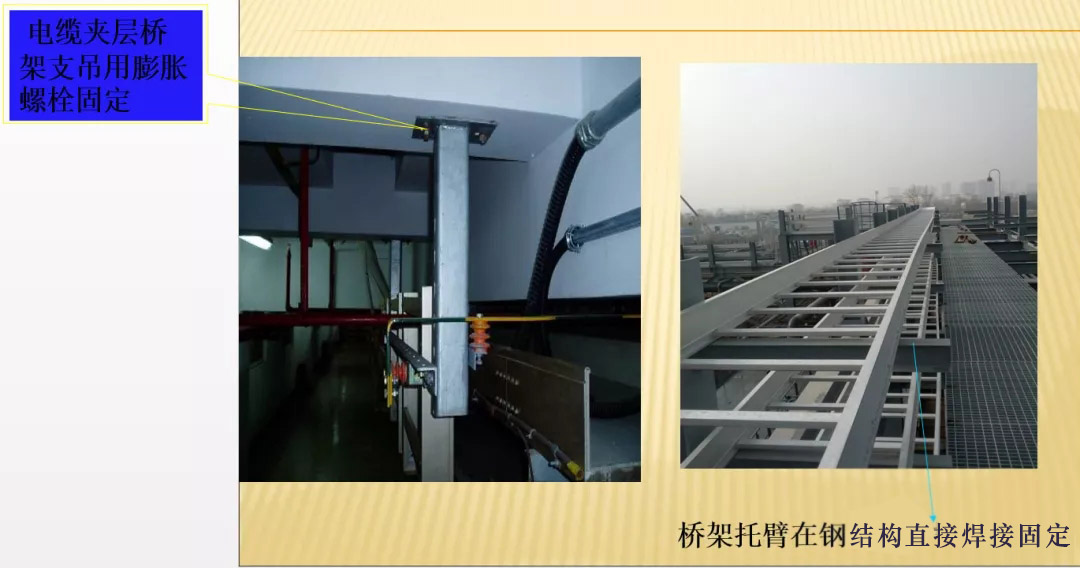

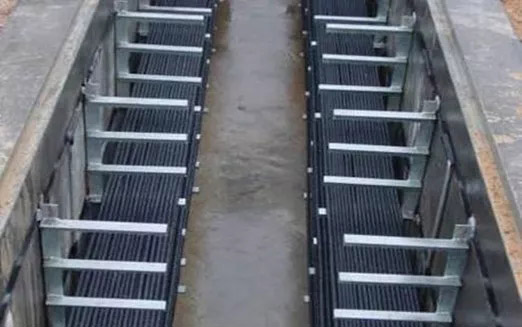

2.2、电缆沟支架一般直接焊在预埋件上，无预埋铁可用膨胀螺栓固定，支架安装好后应对焊接部位补刷油漆。电缆支架应有明显接地且接地良好。（敷设一根40*4镀锌扁钢与接地网连接）
架焊在预埋件
2.3、电缆沟支架固定应保证同一层的托臂在同一水平面，其高低差不超过±5mm。

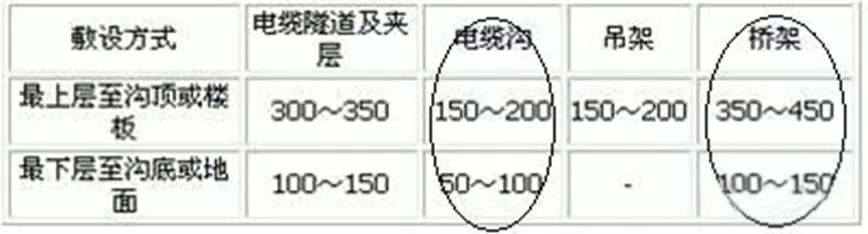

电缆支架*上层及*下层至沟顶、楼板或沟底、地面的距离，当设计无规定时，按照下表执行

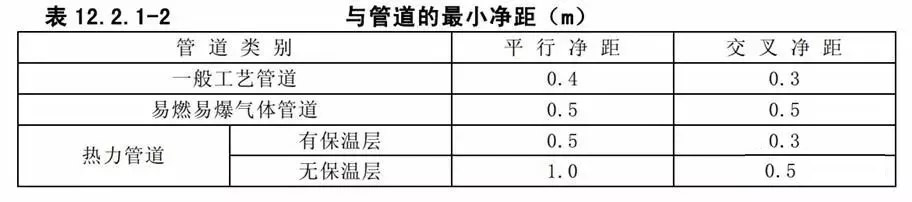

2.4、电缆桥架敷设在易燃易爆气体管道和热力管道的下方时，当设计没有要求时，与管道的*小净距符合表12.2.1-1的规定
三、电缆敷设及接线施工工艺控制标准
3.1、电缆预埋管埋设

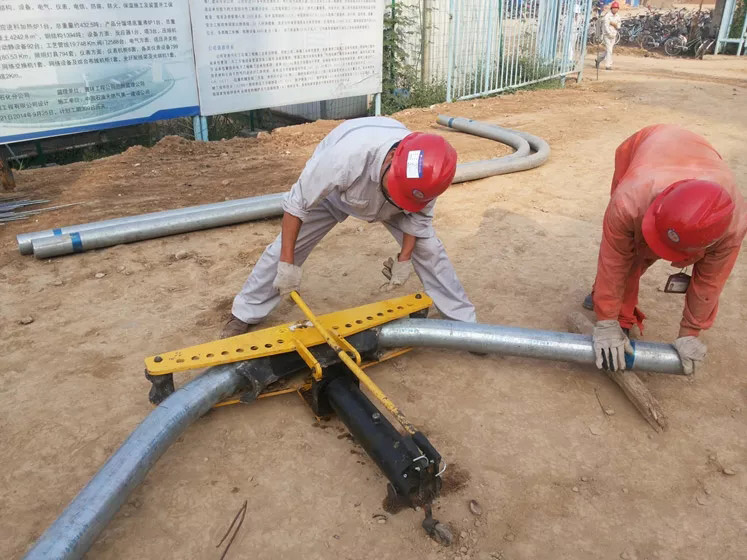

3.1.1 采购国标镀锌钢管，压制弯头时采用*用液压弯管机，保证电缆预埋管弯管质量。
3.1.2 在电缆沟道模板安装前完成电缆预埋管埋设施工，避免因电缆沟道凿孔埋管影响土建施工质量；电缆管在弯制后，不应有裂缝和显著的凹瘪现象，其弯扁程度不宜大于管子外径的10%

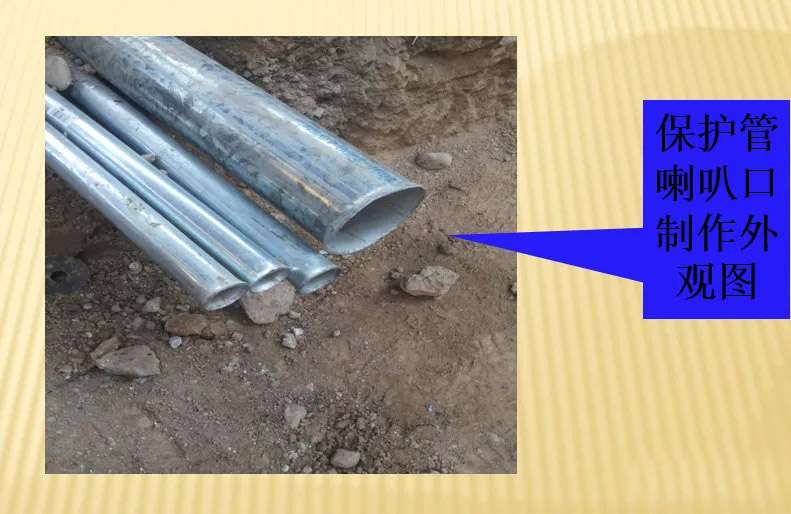

3.1.3 保护管弯制时，其弯曲半径和弯扁程度要符合规范要求。切割后的管口要打磨毛刺，并视情况做成嗽叭形。镀锌管锌层剥落处涂防腐漆

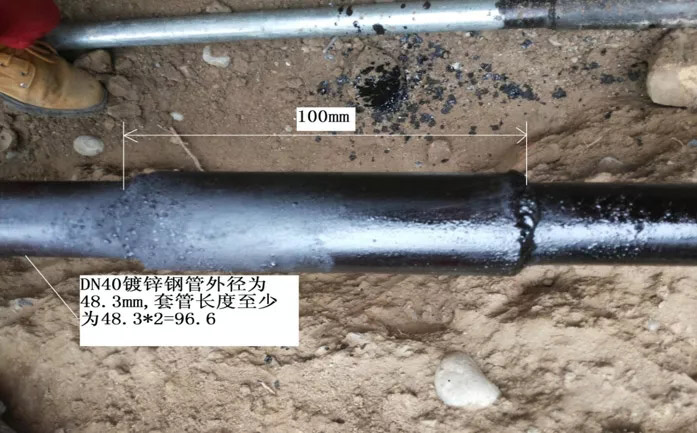

3.1.4 电缆预埋管埋设§保护管连接时，地下采用短套管，套管长度至少为电缆管外径的2.2倍;套管与钢管之间采用满焊处理。并且刷防腐沥青漆。电缆管连接时，管孔应对准，接缝应严密，不得有地下水和泥浆渗入管内§埋地的电缆保护管均要与接地扁钢可靠接地
3.1.5 保护管出地面后相同功率的电机配管要保证配管高度一致，并切在电缆穿管前保护管口做喇叭口，防止地面发生沉降时减小对电缆的竖向剪切力。另外在敷设电缆前将保护管口径做好防护措施，避免石块等杂物堵塞管径。

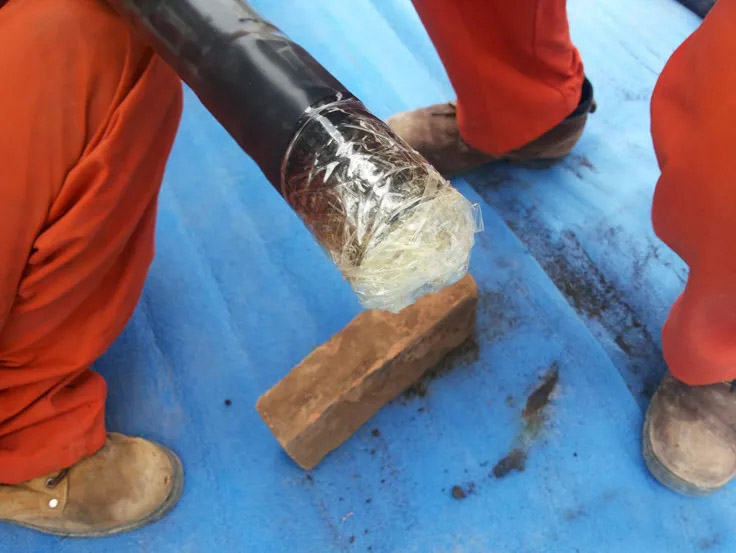

电机保护管口做好防护措施，使用布条进行封堵保护 3.1.6 电缆预埋管埋设除了按图施工，还应考虑设备接线的实际位置，使电缆预埋管埋设一次到位，避免因埋管位置偏差影响电缆引上线的美观。

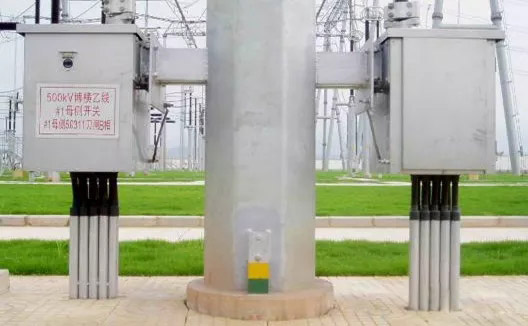

整齐美观的电缆预埋管

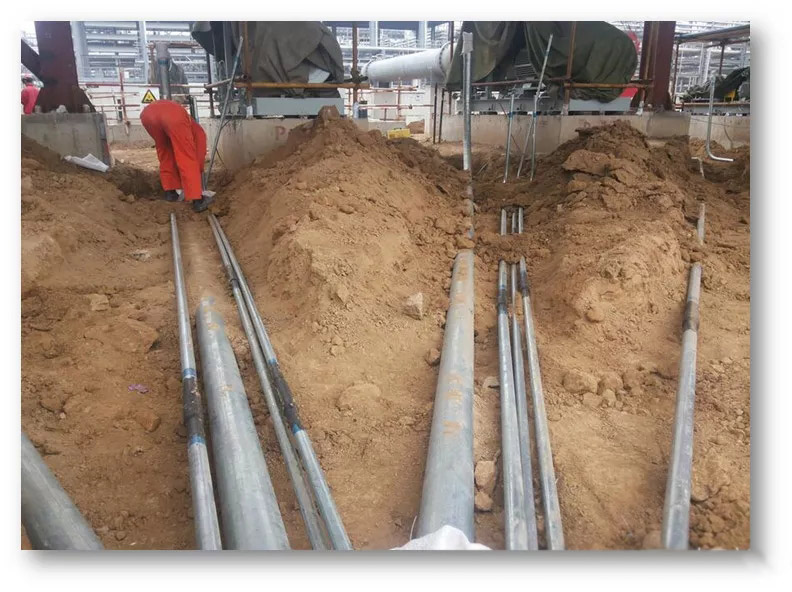

3.1.7 电缆预埋管埋设高度应基本一致，垂直度偏差≤2mm；除了同一位置电缆预埋管要求成排布置外，同一行和列的电缆预埋管埋设也要求成排布置，整齐规范。可以通过连通管或水平尺保证管口高度一致，采用拉线方法保证电缆预埋管行和列成排埋设。

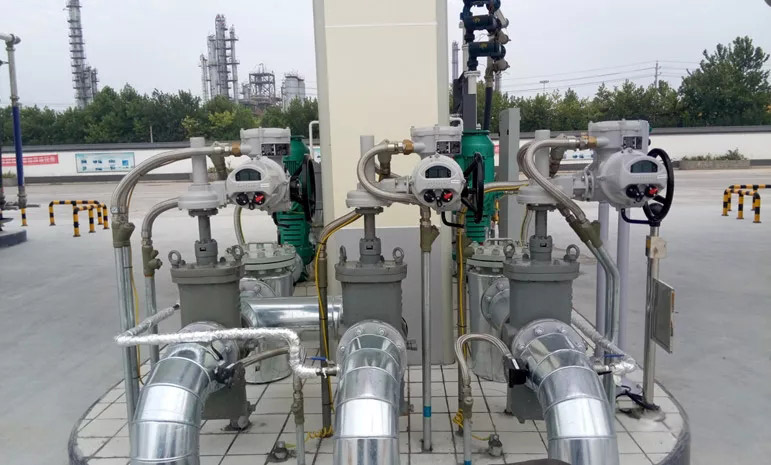

整齐美观的电缆管
3.2.2 根据规程规范高低电力电缆，强电、弱电控制电缆按由上而下配置。3.2.3 电缆敷设区域的温度不应高于电缆的允许长期工作温度。电缆与管道保温层外表面平行敷设时其间距大于500 mm，交叉时应大于300 mm，无法达到时，应采取隔热保护措施。

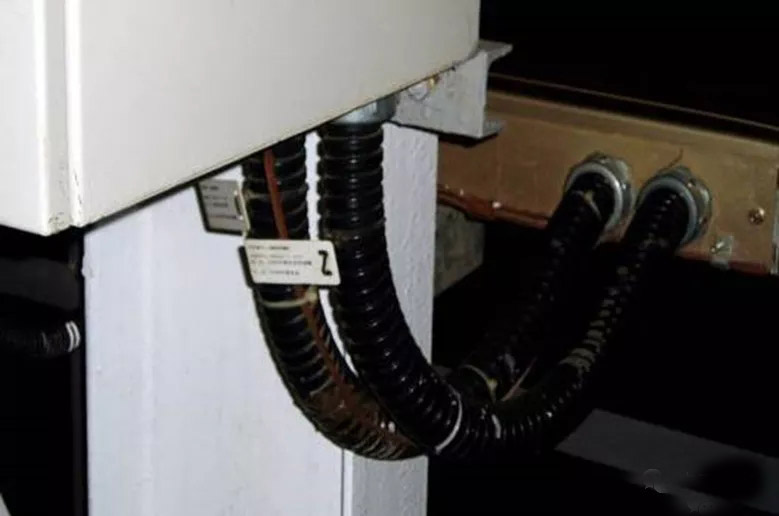

3.2.4 电缆从电缆架引出采用开孔器开孔，安装电缆管烧焊固定，用阻燃软管接头连接。不用软管接头，保护管端用热塑管热塑。
电缆从电缆架引出

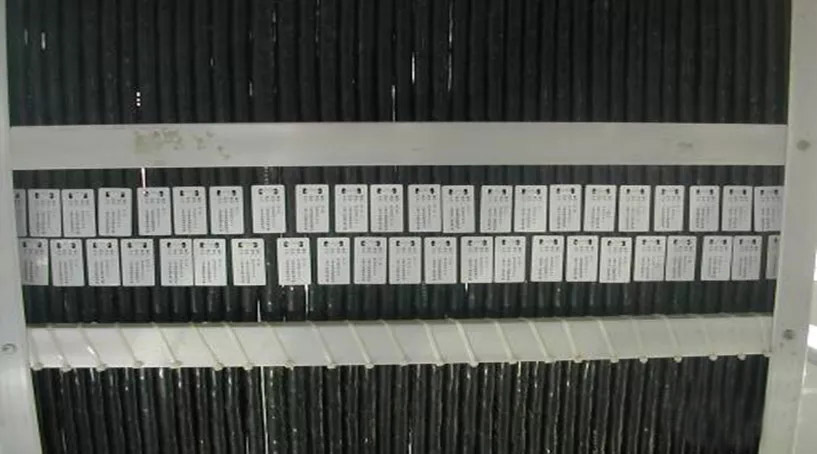

3.2.5 电缆敷设施工过程中先临时绑扎，等同一路径的电缆敷设完毕后再作统一整理固定使其整齐美观，电缆牌不应夹在电缆中，应扎牢并排列在电缆外侧。
电缆敷设整齐挂牌美观

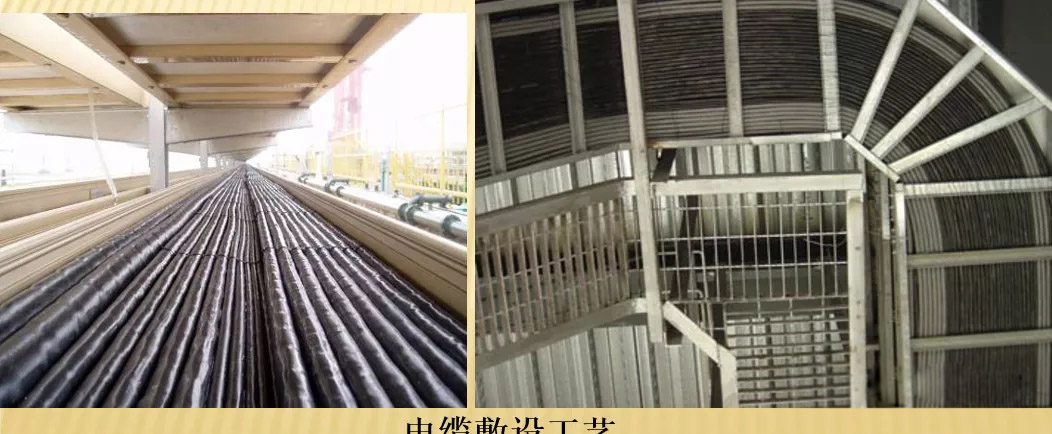

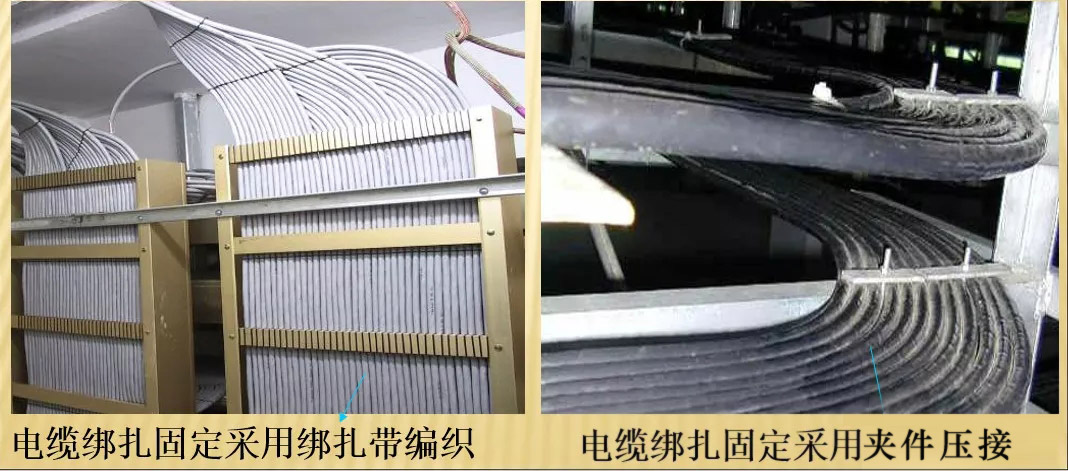

3.2.6 电缆绑扎固定采用绑扎带编织和夹件压接（即加工*用的电缆成排热镀锌固定夹和定购钩型螺丝，用以固定电缆）相结合的方法，使电缆成排分层布置，横平竖直，整齐美观。

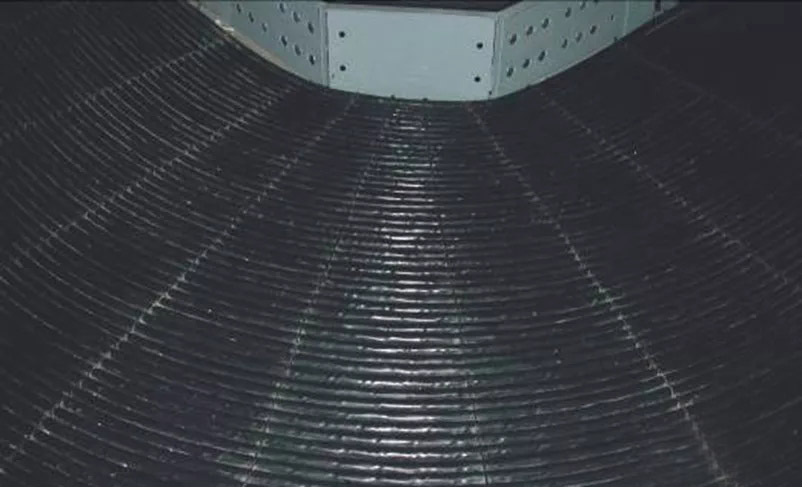

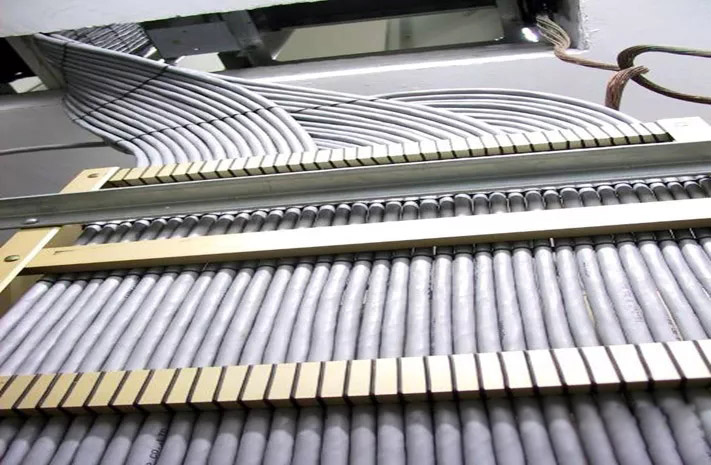

3.2.7 对于控制电缆间的电缆，按上述要求外，在电缆引上线至控制盘底应整理成圆束，弯曲圆滑，弯曲半径一致且符合规范要求，对于柜盘下引上线较多的，可在电缆夹层间，增加垂直电缆桥架，使电缆引上线排列更整齐美观。
控制电缆敷设工艺
3.2.8 电缆敷设时，不应使电缆松散，应将电缆从上端拉出，缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消*的机械损伤。

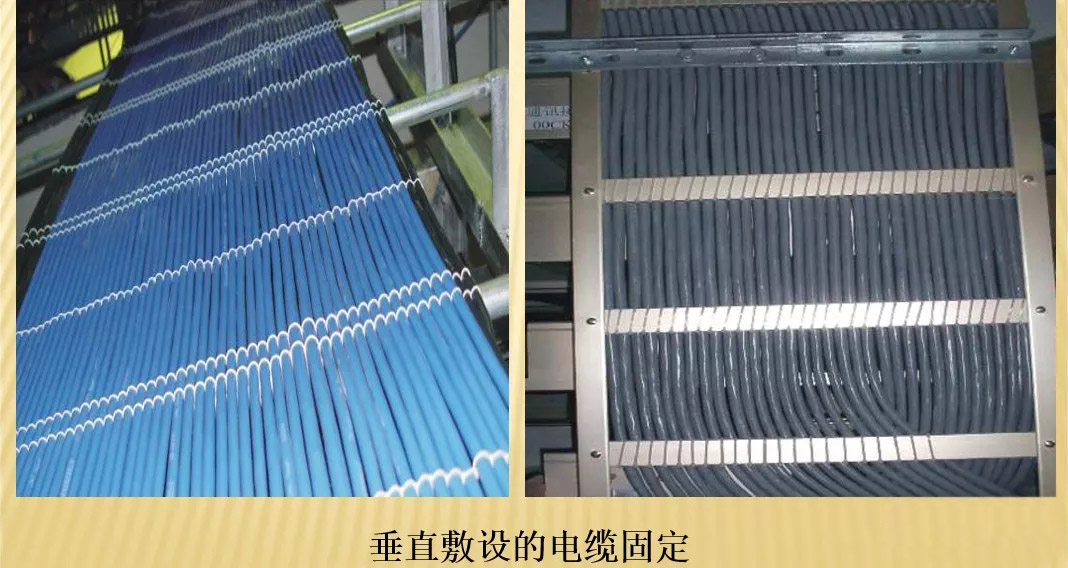

3.2.9 在下列地方应将电缆加以固定：3.2.9.1垂直敷设或超过45°倾斜敷设的电缆在每个支架上，桥架每隔2m处。
3.2.9.2 水平敷设的电缆，在电缆*末端、转弯、每隔5-10米及电缆接头的两端处。
水平敷设电缆固定3.2.9.3 电缆敷设要达到以上要求这就需要需要在敷设电缆前施工队内部做好交底工作，在桥架拐弯处等配置专人进行整理绑扎
3.2.10 机械敷设电缆的速度≤15m/min，牵引强度不大于7kg/mm2，严防电缆受机械损伤。

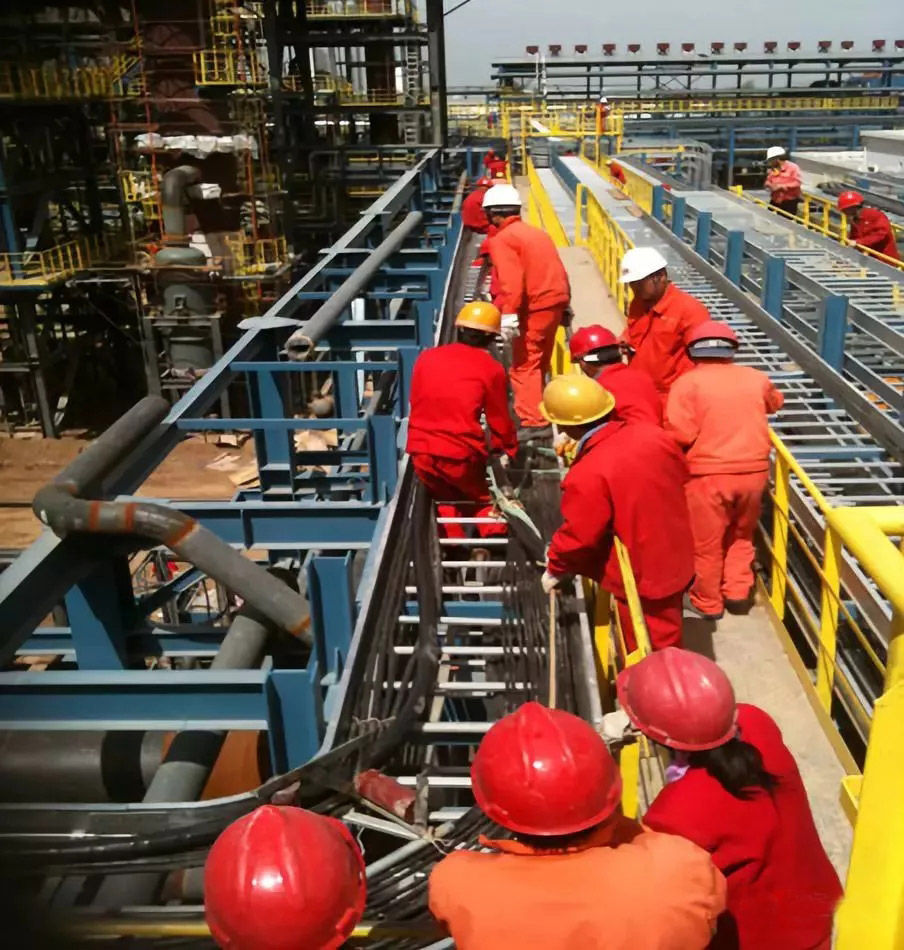

人工敷设电缆时，应将人员均匀分布，统一听从指挥工长的命令，齐心协力。
